產品介紹
Dytran 3234系列，單軸IEPE加速計傳感器，采用獨特的立方設計，靈敏度范圍為10–500 mV/g。3234系列包含一個陶瓷剪切傳感元件，鈦合金材質，重量為12克。傳感器采用基座隔離，以避免EMI/接地回路干擾。 該傳感器具有10–32徑向連接，10–32螺柱安裝，采用低噪聲JFET電子元件，氣密封裝，在高濕度和骯臟環境中實現可靠性能。
產品特性
鈦合金
電氣隔離
低噪聲
IEPE
規格參數
|
量程 |
10,50,500 g |
|
靈敏度 |
10,100,500 mV/g |
|
頻率響應 |
1 to 10000 Hz |
|
線性 |
±2 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
10-32 同軸 |
|
重量 |
12 g |
|
安裝 |
10-32螺紋 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

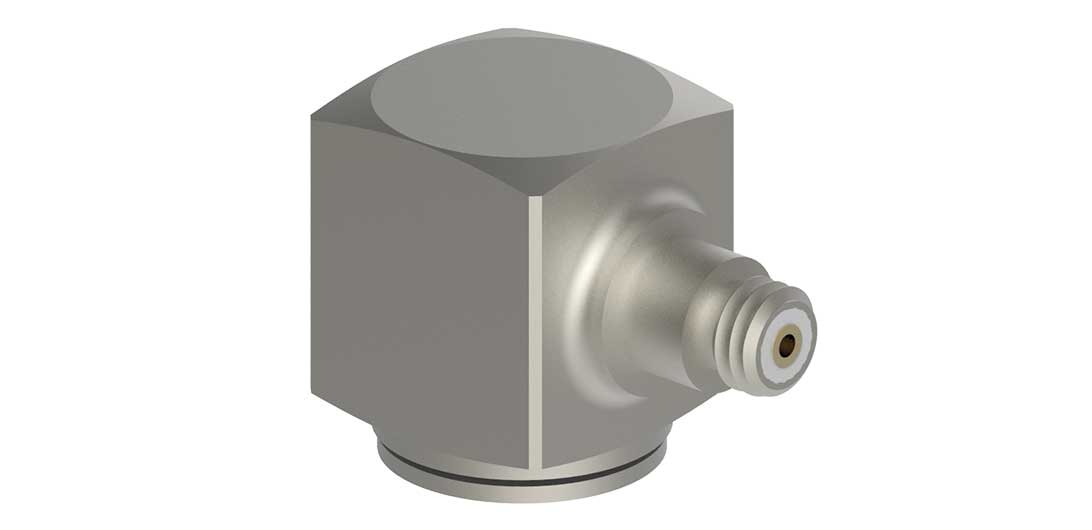

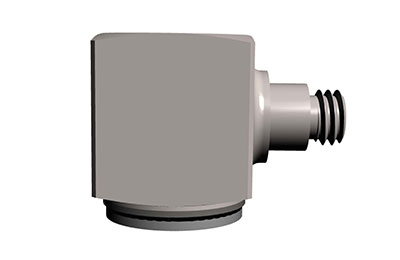

產品細節圖
產品應用圖
