產品介紹

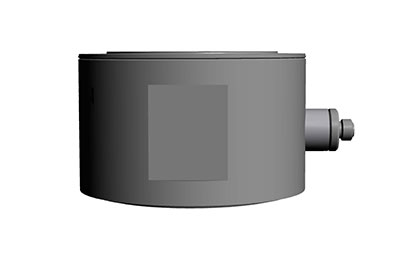

Dytran 1061V系列，IEPE力傳感器，在寬頻率范圍內測量500–50000 lbf的動態力。該動態力傳感器的靈敏度范圍為0.1至10 mV/lbf，在張力模式下可測量高達1000 lbs的滿量程。作為IEPE傳感器，1061V系列具有內置電子設備，無需外部電荷放大器和轉換器。 1061V系列采用不銹鋼外殼，重量452克。10–32徑向連接，3/8–16螺紋孔安裝。
產品特性
不銹鋼
寬頻率范圍
IEPE
規格參數
|
量程 |
2224,4448,22240,44480,111200,222400 N |
|
靈敏度 |
0.02,0.04,0.11,0.22,1.12,2.25 mV/N |
|
最大壓力值 |
44480,88960,133440,177920,222400,266880 N |
|
最大拉力值 |
4448 N |
|
分辨率 |
0.031,0.062,0.31,0.62,1.56,3.11 N rms |
|
工作溫度 |
-73 to 121 °C |
|
連接 |
10-32 徑向連接 |
|
重量 |
452 g |
|
安裝 |
3/8-16 螺紋孔（頂部和底部） |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

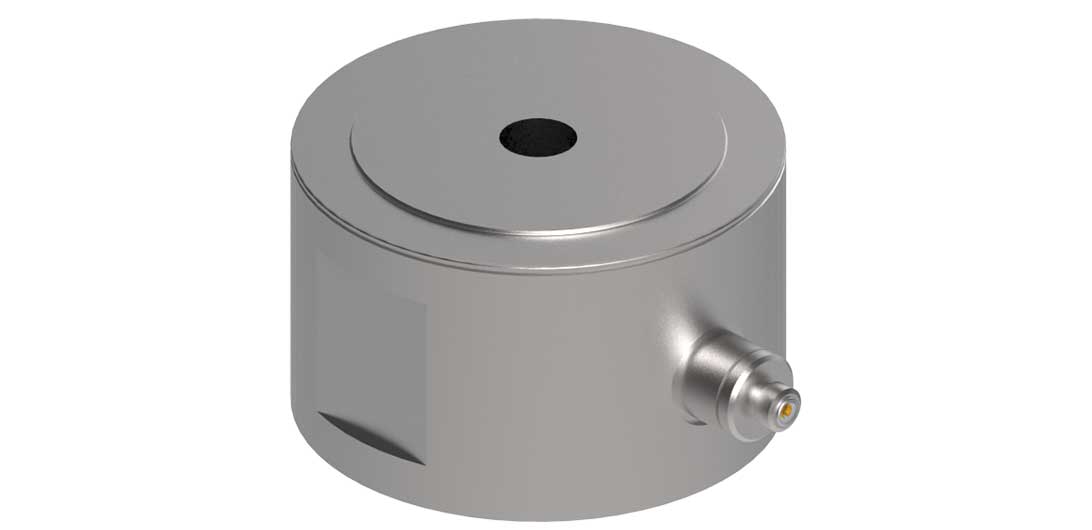

產品細節圖
產品應用圖
