產品介紹

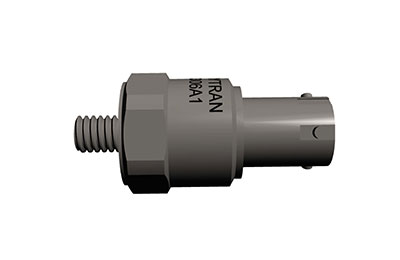

Dytran 3306A1，IEPE加速計傳感器，可在-320°F（-196°C）下連續工作，專門設計用于支持低溫振動測試要求。 3306A1的靈敏度為5 mV/g，其設計包括一個雙極低通濾波器，有助于消除雜散高頻數據，堅固的不銹鋼結構，以及一個1/4–28整體式安裝螺柱和一個軸向安裝的軍用3針卡口連接器。即使在極端溫度下，3306A1也能顯示極其穩定和連續的信號輸出。傳感器氣密封裝，可在高濕度和骯臟環境中可靠運行。加速計還通過使用內部法拉第屏蔽進行電氣隔離，以實現抗噪性。
產品特性
不銹鋼
電氣隔離
底座隔離
–320 °F (–196 °C)工作溫度
雙極低通濾波器
穩定的放大器技術
規格參數
|
量程 |
1000 g |
|
靈敏度 |
5 mV/g |
|
頻率響應 |
1.6 to 2500 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-195 to 149 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
3針 Military Bayonet-Style(MIL-DTL-26482)軸向連接 |
|
重量 |
37 g |
|
安裝方式 |
1/4-28 螺紋孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

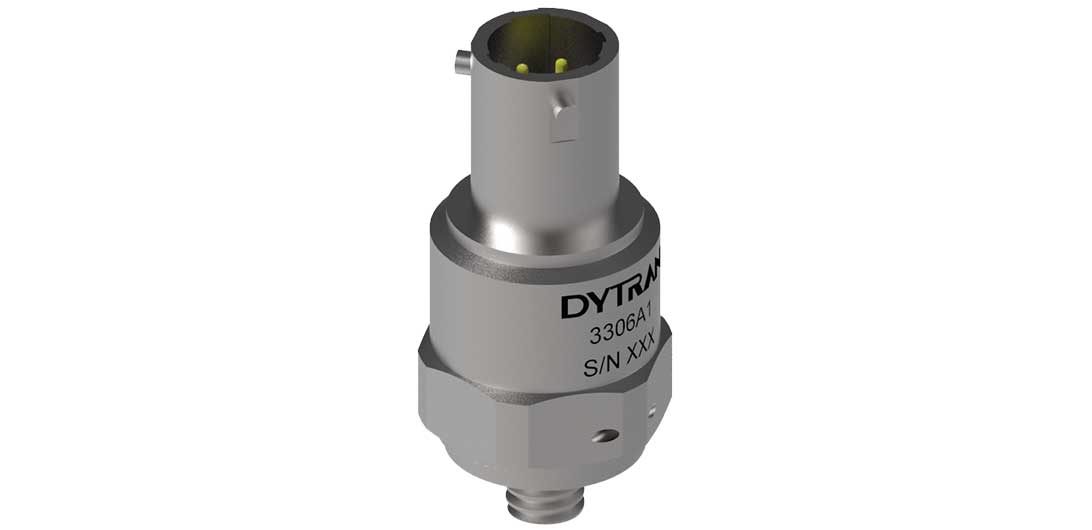

產品細節圖
產品應用圖
