美國進口Dytran 3054B 雙軸管傳感器
種類：加速度計傳感器
類型：雙軸
規格：43.1 x 7 mm
型號：3054B
應用范圍：核電站的冷卻器、冷卻塔、大型能源站、插入管中時測量?jī)蓚€(gè)軸的振動、暖通空調機組傳熱管的振動測量
產品介紹
Dytran 3054B，獨特的微型雙軸加速計傳感器，設計用于將高達40英尺的加速計插入直徑為0.319英寸的傳熱管中，以測量傳熱管的橫向加速度。Dytran 3054B傳感器使用8個鈹銅彈簧連接到傳感器主體外部，將裝置導入管內，管內徑略有變化，允許管內存在某些異物堆積。在雙軸設計中，3054B包含兩個在剪切模式下工作的石英傳感元件，傳感器內部與傳感器外殼隔離，并由法拉第屏蔽罩封閉，以防靜電噪聲干擾?？晒┻x擇的彈簧尺寸（高達0.935英寸），以適應更大的管直徑。
產品特性
不銹鋼
電氣隔離
密封
雙軸
IEPE
規格參數
|
量程 |
200 g |
|
靈敏度 |
25 mV/g |
|
頻率響應 |
2 to 500 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-54 to 121 ℃ |
|
輸出電阻 |
100 Ω |
|
連接 |
12米內置電纜尾端裸線 |
|
重量 |
7.2 g |
|
安裝方式 |
安裝在單個管狀殼內 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

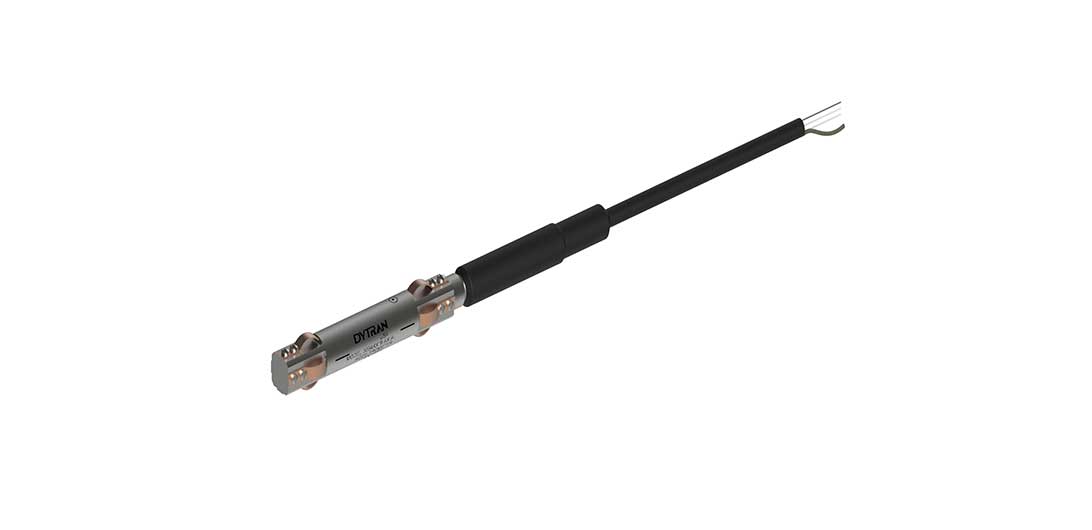

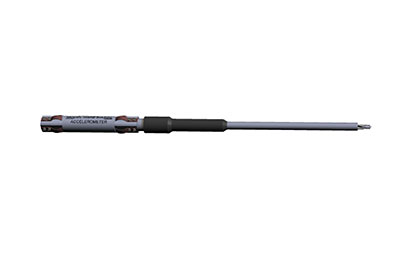

產品細節圖
產品應用圖
