產品介紹
Dytran 3003B，高性能三軸IEPE加速計傳感器，能夠在+347°F（+175°C）的溫度下工作，設計用于井下鉆頭振動監測。 為井下振動監測開發的傳感器必須能夠提供準確可靠的數據，同時能夠承受惡劣條件。這些傳感器的關鍵特性包括微型設計、高溫運行和在低功率水平下運行的能力。Dytran 3003B是此類應用的理想選擇，傳感器封裝在微型鈦外殼中，垂直高度僅為0.37英寸（9.4毫米），能夠在+347°F（+175°C）的溫度下可靠運行，并且專門設計用于在+4.0至+5.5 VDC的合規電壓下運行。 Dytran 3003B，三軸加速度計傳感器，2 mV/g的靈敏度和500 g的量程，黏貼安裝。重量僅為6克，由四根22英寸長的引線組成。
產品特性
鈦合金
+4.0 to +5.5 VDC
+347°F (+175°C)工作溫度
三軸
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
2 mV/g |
|
頻率響應 |
2 to 5000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-40 to 175 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
0.55米內置電纜 |
|
重量 |
6 g |
|
安裝方式 |
黏貼 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

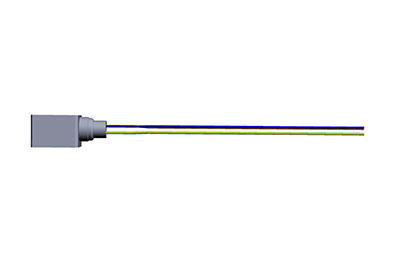

產品細節圖
產品應用圖
