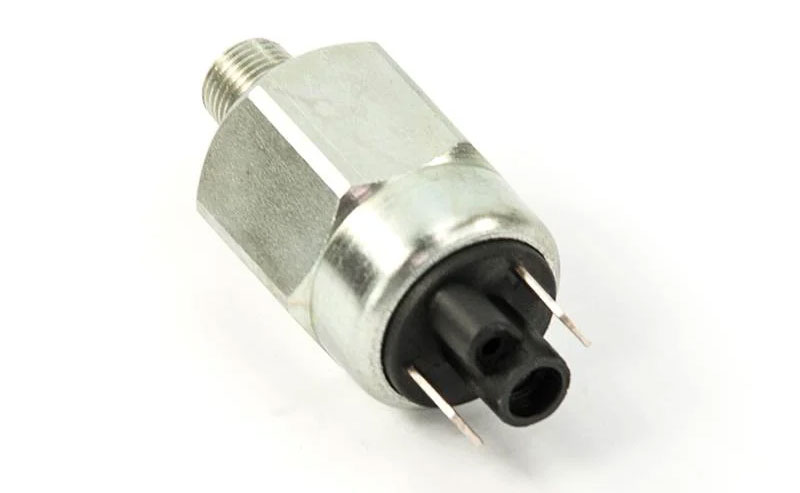

不同類型的壓力傳感器（絕對壓力、表壓和差壓傳感器）
壓力傳感器可以有多種形狀和尺寸，但是大多數傳感器具有容納隔膜和測量壓力室的圓柱形中心，在一端的壓力端口通常是螺紋的、螺栓連接的、倒鉤裝配的或開口的，在另一端是用于信號傳輸?shù)奈恢谩?/p>
不同類型的壓力傳感器：絕對壓力、表壓和差壓
壓力測量的機械方法已經為人所知幾個世紀了。u形管壓力計是第一批壓力指示器。最初，這些試管是由玻璃制成的，根據需要在上面添加刻度。但是壓力計體積大，笨重，不適合集成到自動控制回路中。因此，壓力計通常在實驗室中找到或用作本地指示器。根據所用的參考?jí)毫Γ鼈兛梢灾甘窘^對壓力、表壓和差壓。
差壓傳感器通常用于流量測量文丘里管上的壓差測量, 孔、或其他類型的主元件。檢測到的壓差與流速有關，因此也與體積流量有關。現代壓力變送器的許多特征都來自差壓傳感器。事實上，人們可能認為差壓變送器是所有壓力傳感器的模型。
“表壓”是相對于大氣條件而言的。在世界上繼續使用英制單位的地方，表壓是通過在單位描述符上加一個“g”來表示的。因此，壓力單位“磅/平方英寸表壓”縮寫為psig。當使用國際單位制單位時，在使用的單位上加上“gauge”是合適的，例如“Pa gauge”當以絕對單位測量壓力時，參考值是完全真空,“磅/平方英寸絕對壓力”的縮寫是psia。
通常，術語壓力表、傳感器、轉換器和變送器可以互換使用。壓力表這個術語通常指的是一個獨立的指示器，它將檢測到的過程壓力轉換成指針的機械運動。壓力傳感器可以將壓力計的傳感元件與機械-電氣或機械-氣動轉換器和電源結合起來。壓力變送器是一個標準化的壓力測量包，由三個基本組件組成:壓力傳感器、其電源和將傳感器信號轉換為標準化輸出的信號調節器/重發器。
壓力變送器可以使用模擬氣動(3-15 psig)、模擬電子(4-20 mA dc)或數字電子信號發送感興趣的壓力測量值。當傳感器直接與數字?jǐn)?shù)據采集系統接口，并與數據采集硬件保持一定距離時，最好使用高輸出電壓信號。這些信號在長距離傳輸時必須防止電磁和射頻干擾(EMI/RFI)。
壓力傳感器性能相關術語也需要定義。傳感器精度是指測量的壓力值符合公認標準的程度。它通常用儀表滿量程或?qū)嶋H讀數的百分比來表示。對于百分比滿量程裝置，誤差隨著測量絕對值的下降而增加。重復性指的是同一變量的多次連續壓力測量結果的一致性。線性度是傳感器輸出隨著壓力增加而線性增加的程度的量度。滯后誤差描述了這樣一種現象，即根據壓力是從較低壓力還是較高壓力接近，相同的過程壓力產生不同的輸出信號。
