振動傳感器的校準流程 簡單操作步驟分享
在工業監測、結構健康評估、汽車振動分析等場景中，振動傳感器是獲取關鍵數據的“眼睛”。然而，傳感器若未經規范校準，其輸出信號可能因零點漂移、靈敏度衰減等問題失真，導致測試結果偏離真實值。本文將系統拆解振動傳感器的校準流程，結合行業實踐與核心原理，幫助從業者掌握科學校準方法。
一、為何必須校準？——傳感器失準的連鎖反應

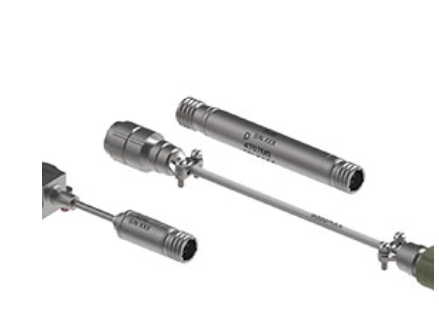

振動傳感器（如加速度計、速度計、位移傳感器）的輸出信號受溫度、頻率、安裝方式等多因素影響。例如，某風電場因未校準的加速度計誤判齒輪箱振動幅值，導致設備過早停機檢修，直接經濟損失超百萬元；某橋梁監測項目中，位移傳感器因線性度偏差，未能捕捉結構微小形變，險些引發安全風險。這些案例揭示：校準是保障測量數據可信度的核心環節。
二、校準方法對比：絕對法與相對法的適用場景
校準技術分為絕對校準法與相對校準法，二者各有優劣，需根據場景選擇：
1. 絕對校準法：建立基準的“黃金標準”
原理：通過標準振動臺產生已知振幅與頻率的振動，結合激光干涉儀、讀數顯微鏡等高精度設備直接測量振動參數，對比傳感器輸出與標準值，計算靈敏度等參數。
操作要點：
設備要求：激光干涉儀需滿足亞微米級位移測量精度，振動臺需覆蓋傳感器工作頻段；
流程：固定振動臺頻率→調節振幅至目標值→用激光干涉儀測量實際位移→記錄傳感器輸出電壓→計算靈敏度（輸出電壓/位移值）；
優勢：結果可溯源至國際單位制，適合計量部門或高精度實驗室；
局限：設備成本高、操作復雜，需嚴格控溫（誤差≤±1℃）與隔振（環境振動≤0.01g）。
2. 相對校準法：現場快速校準的“實用方案”
原理：將待校準傳感器與已校準的標準傳感器同步安裝于振動臺，對比二者輸出信號，通過比例關系確定待校傳感器參數。
操作要點：
安裝方式：優先采用“背靠背”安裝（兩傳感器敏感軸反向平行），確保感受相同振動；若并排安裝，需驗證臺面均勻性（通過位置互換測試輸出電壓比是否穩定）；
流程：同步采集兩傳感器輸出信號→計算輸出電壓比→已知標準傳感器靈敏度→推導待校傳感器靈敏度；
優勢：操作簡便、成本低，適合現場快速校準；
局限：精度依賴標準傳感器性能，需定期復檢標準傳感器。
三、校準流程五步法：從準備到驗證的全鏈條管控
1. 前期準備：環境與設備雙控
環境要求：溫度恒定（避免陽光直射或空調直吹）、隔振（遠離大型設備）、電磁屏蔽（防止電源干擾）；
設備檢查：確認振動臺頻響范圍覆蓋傳感器工作帶寬，激光干涉儀光路無遮擋，數據采集系統采樣率≥信號最高頻率的兩倍。
2. 傳感器安裝：細節決定成敗

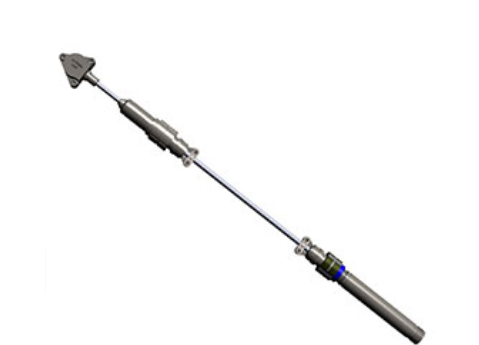

剛性連接：使用專用夾具將傳感器固定于振動臺面，確保接觸面平整無油污；
軸向?qū)R：加速度計敏感軸需與振動方向嚴格平行（誤差≤±1°），避免橫向靈敏度干擾；
重心匹配：多傳感器安裝時，確保共同重心位于振動臺中心，防止偏載導致臺面變形。
3. 信號采集與處理：去噪與頻響分析
同步采集：使用雙通道數據采集系統，同時記錄標準傳感器與待校傳感器輸出；
去噪處理：通過低通濾波（截止頻率≤信號最高頻率的1/3）消除高頻噪聲；
頻響曲線繪制：固定振幅，逐步改變振動頻率（從低頻到高頻），記錄各頻點輸出，生成幅頻特性曲線，識別共振點與衰減區域。
4. 參數計算與驗證：從單點到全頻段
靈敏度計算：在典型頻點（如工作帶寬中心頻率）計算靈敏度（輸出電壓/振動量級）；
線性度驗證：改變振幅（覆蓋量程的20%、50%、80%），檢查輸出是否與輸入成線性關系；
相位差測量：通過互相關分析計算兩傳感器輸出信號相位差，評估待校傳感器相位延遲。
5. 報告生成與存檔：可追溯性的關鍵
記錄內容：校準日期、環境條件、設備型號、校準方法、頻響曲線、靈敏度值、相位差、校準人員信息；
存檔方式：電子版與紙質版雙備份，存儲期限≥傳感器使用壽命。
四、常見問題與解決方案：從理論到實踐的橋梁
Q1：校準后傳感器仍輸出異常信號？
可能原因：安裝松動導致接觸不良、電纜屏蔽層破損引入干擾、傳感器內部元件老化；
解決步驟：重新緊固安裝→檢查電纜完整性→用替代法驗證傳感器性能。
Q2：相對校準法中兩傳感器輸出電壓比波動大？
可能原因：振動臺臺面不均勻、傳感器安裝位置偏移、環境振動干擾；
解決步驟：互換傳感器位置測試→優化安裝工藝→增加隔振措施。
Q3：高頻段校準結果與低頻段差異顯著？
可能原因：傳感器固有頻率接近校準頻段、數據采集系統帶寬不足；
解決步驟：選擇固有頻率更高的傳感器→升級數據采集設備。
