振動傳感器的頻率范圍 不同場景怎么選擇
在工業設備監測、結構健康評估、交通工具安全等眾多領域，振動傳感器如同設備的“神經末梢”，通過捕捉振動信號為系統運行提供關鍵數據。然而，面對不同場景下復雜的振動特性，如何根據頻率范圍選擇合適的傳感器，成為工程師必須攻克的技術難題。本文將從振動類型、傳感器原理、場景適配三個維度，系統性解析選型邏輯。
一、振動頻率：設備狀態的“密碼本”
振動是機械系統能量傳遞的直觀表現，其頻率范圍直接反映設備運行狀態。例如，齒輪嚙合產生的振動頻率與齒數、轉速相關，軸承故障引發的沖擊振動具有高頻特征，而建筑結構在風載或地震作用下的振動則集中在低頻段。若傳感器頻率范圍無法覆蓋目標頻段，輕則導致信號失真，重則遺漏關鍵故障特征。
典型場景的振動頻率特征：
旋轉機械：電機、泵等設備的振動頻率通常與轉速成倍數關系，涵蓋低頻基頻到高頻諧波。
結構健康監測：橋梁、建筑的振動頻率多集中在低頻段，需捕捉微小形變信號。
沖擊檢測：軸承滾道損傷、齒輪斷齒等故障會產生高頻瞬態沖擊，需傳感器具備高頻響應能力。
二、傳感器類型：頻率范圍的“分水嶺”
根據工作原理，振動傳感器可分為加速度型、速度型、位移型三大類，其頻率響應特性存在顯著差異。
1. 加速度傳感器：高頻領域的“先鋒”

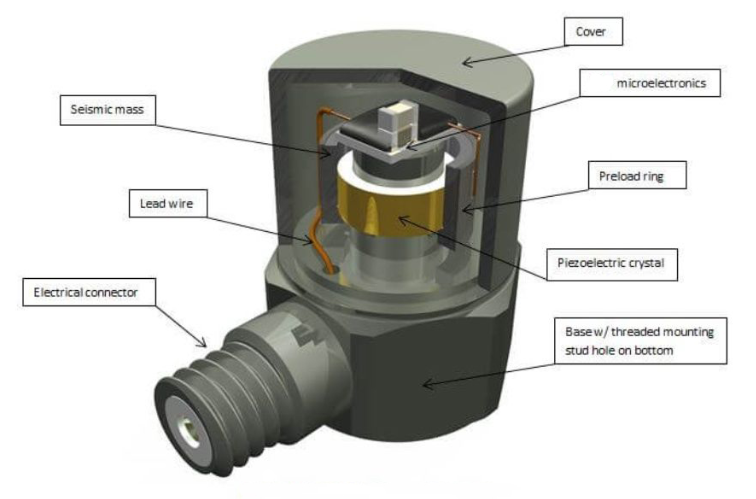

加速度傳感器通過壓電效應或MEMS技術，將振動加速度轉換為電信號。其頻率上限可達數十千赫茲，尤其適合高頻振動監測。例如，在發動機軸承故障診斷中，加速度傳感器可精準捕捉滾珠沖擊產生的高頻信號。但需注意，其低頻性能較弱，低于特定頻率時信號會顯著衰減。
2. 速度傳感器：中頻段的“穩定器”
速度傳感器通過電磁感應或渦流效應，將振動速度轉換為電信號。其頻率范圍通常覆蓋中低頻段，適合旋轉機械的振動監測。例如，在電機振動評估中，速度傳感器可穩定輸出與轉速相關的振動速度信號，為平衡校正提供依據。
3. 位移傳感器：低頻領域的“守望者”
位移傳感器通過電渦流、電容或激光技術，直接測量振動位移幅值。其低頻響應能力突出，可監測建筑結構的微小形變或大型設備的長期位移趨勢。例如，在橋梁健康監測中，位移傳感器可連續記錄結構在風載作用下的動態位移，為安全性評估提供數據支持。
三、場景適配：選型的“黃金法則”
傳感器選型需遵循“頻率匹配、環境兼容、安裝便捷”三大原則，以下為典型場景的適配方案。
1. 旋轉機械監測：高頻與中頻的“雙保險”
對于電機、泵等旋轉設備，需同時監測基頻振動（低頻）與故障引發的高頻沖擊。可采用加速度傳感器與速度傳感器組合監測：加速度傳感器覆蓋高頻段，捕捉軸承、齒輪故障特征；速度傳感器覆蓋中低頻段，評估整體振動水平。若設備轉速較高，需選擇諧振頻率更高的加速度傳感器，避免信號失真。
2. 結構健康監測：低頻與耐久性的“雙重考驗”
橋梁、建筑等結構的振動頻率低且幅值小，需選擇低頻性能優異的位移傳感器或速度傳感器。同時，傳感器需具備抗環境干擾能力，例如采用防護等級高的外殼，抵御雨水、灰塵侵蝕。對于長期監測項目，可選用無線傳輸傳感器，降低布線成本。
3. 交通工具振動分析：寬頻與緊湊性的“平衡術”
汽車、列車等交通工具的振動頻段寬，從發動機低頻振動到路面沖擊引發的高頻振動均需覆蓋。此時，MEMS加速度傳感器成為理想選擇：其體積小、頻帶寬，可嵌入發動機、懸掛系統等關鍵部位。若需監測車輪不平衡引發的低頻振動，可搭配速度傳感器進行綜合分析。
總結：選型需“量體裁衣”
振動傳感器的選型本質是頻率范圍、環境適應性、安裝條件的綜合權衡。工程師需明確監測目標（如故障診斷、狀態評估、安全預警），分析設備振動特性（頻率范圍、幅值大小），再結合現場環境（溫度、濕度、電磁干擾）與安裝限制（空間、布線），最終確定傳感器類型。記?。簺]有“萬能傳感器”，只有“最適合的解決方案”。
常見問題解答
Q1：高頻振動監測為何優先選加速度傳感器？
A：加速度傳感器頻率上限高，可捕捉?jīng)_擊、摩擦等高頻振動信號，而速度傳感器與位移傳感器在高頻段信號衰減嚴重。
Q2：結構監測能否用加速度傳感器替代位移傳感器？
A：不可直接替代。加速度傳感器低頻性能弱，難以準確測量微小位移；位移傳感器在低頻段信噪比更高，更適合結構健康監測。
Q3：傳感器頻率范圍是否越寬越好？
A：并非如此。頻率范圍過寬可能導致低頻段信噪比下降或高頻段線性度變差，需根據實際需求選擇“夠用即可”的頻段。
Q4：MEMS傳感器能否用于工業設備監測？
A：新一代高精度MEMS傳感器已具備工業級性能，可替代部分傳統傳感器，但在極端環境或超高精度場景中仍需謹慎評估。
Q5：多傳感器組合監測的優勢是什么？
A：不同傳感器頻段互補，可全面覆蓋設備振動特征；例如加速度傳感器監測高頻故障，速度傳感器評估整體狀態，提升診斷準確性。
