走進加速度傳感器的世界:科學儀器測量加速度的奧秘
在自動駕駛汽車精準避障、智能穿戴設備步數統計、建筑結構健康監測等場景中,加速度傳感器如同“隱形守護者”,持續輸出關鍵運動數據。本文將通過“原理-應用-選型”的邏輯鏈條,解析其如何將機械運動轉化為可測信號,并揭示不同技術路徑對測量精度的影響。

核心要點摘要
物理基礎:基于牛頓第二定律,通過檢測質量塊位移或應力變化實現加速度測量。
技術分類:涵蓋壓電式、電容式、熱對流式及MEMS四大主流技術。
關鍵參數:量程、靈敏度、頻響、抗干擾能力決定應用場景適配性。
工程挑戰:高頻振動測量需平衡帶寬與噪聲,靜態傾斜檢測需抑制零點漂移。
一、問題提出:為何加速度測量需要專用傳感器?
傳統機械式測量方法(如彈簧秤)存在兩大局限:
動態響應滯后:機械結構慣性導致無法捕捉瞬態沖擊(如汽車碰撞時的毫秒級加速度突變);
量程與精度矛盾:高精度傳感器通常量程較?。ㄈ纭?g),而工業振動監測需要覆蓋±200g的極端環境。
案例佐證:在橋梁健康監測中,若采用普通位移傳感器,無法區分結構自然振動與地震波引發的加速度,可能導致誤報。而專用加速度傳感器通過頻響特性設計,可精準提取0.1Hz-1kHz頻段的特征信號。

二、技術原理:從物理效應到電信號轉換
1. 壓電式:高頻振動的“閃電捕手”

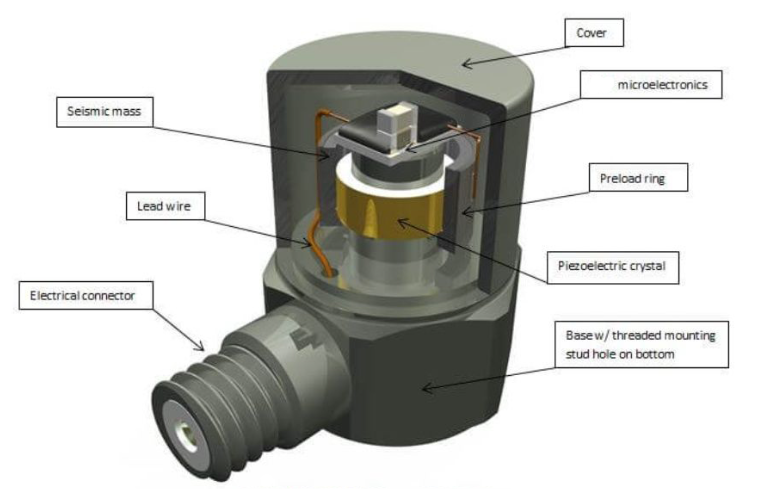

利用壓電陶瓷的逆壓電效應,當質量塊受加速度作用擠壓陶瓷片時,表面產生與加速度成正比的電荷。
優勢:頻響可達100kHz,適合發動機氣缸振動監測;
局限:需電荷放大器轉換信號,且無法測量靜態加速度。
2. 電容式:微小位移的“分子級探測器”
通過檢測質量塊與固定極板間的電容變化實現測量。
創新設計:采用差分電容結構(如三明治式布局),將靈敏度提升至0.1μg級別;
抗干擾策略:內置溫度補償電路,消除熱膨脹導致的零點偏移。
3. MEMS技術:微型化的“空間魔術師”
在硅片上集成微彈簧-質量塊系統與電容檢測電路,實現單芯片三軸測量。
工程突破:通過深反應離子刻蝕(DRIE)工藝,將質量塊尺寸縮小至0.5mm3,同時保持10kHz的諧振頻率;
應用擴展:植入式醫療設備利用其低功耗特性,實現連續72小時心沖擊圖監測。
三、工程實踐:從實驗室到產業化的關鍵挑戰
1. 動態范圍優化:兼顧微振動與強沖擊
在風力發電機葉片監測中,需同時捕捉0.01g的微小振動(用于故障預警)和50g的極端沖擊(用于結構強度驗證)。解決方案采用雙量程設計:
低量程通道(±2g)用于頻譜分析;
高量程通道(±200g)用于沖擊事件記錄。
2. 交叉軸干擾抑制:三維測量的“空間校準術”
三軸傳感器在傾斜安裝時,X軸加速度可能耦合到Y(jié)軸輸出。通過建立六參數誤差模型(包含靈敏度、非線性、交叉軸耦合等),結合最小二乘法進行矩陣校正,可將交叉軸誤差從5%降至0.1%以下。
3. 環境適應性增強:從實驗室到極地科考
在南極科考站,傳感器需在-80℃低溫下工作。采用低溫潤滑脂減少機械摩擦,并選用鍺基壓電材料替代傳統陶瓷,使壓電常數在低溫環境下衰減率從30%降至5%。
四、解決方案:傳感器選型的“黃金三角法則”
量程匹配:消費電子選±2g~±16g,工業振動監測選±100g~±500g;
頻響覆蓋:結構健康監測需0.1Hz低頻響應,軸承故障診斷需20kHz高頻響應;
接口兼容:數字輸出(I2C/SPI)適合嵌入式系統,模擬輸出(4-20mA)適合長距離傳輸。

讀者互動:加速度傳感器知識問答
Q1:為什么手機計步器在跑步時容易誤計數?
A:跑步時手臂擺動產生高頻振動,若傳感器頻響不足(如僅覆蓋0-50Hz),會誤將振動識別為步態周期。優化方案是增加低通濾波算法,剔除5Hz以上噪聲。
Q2:加速度傳感器能否替代陀螺儀測量角速度?
A:不能直接替代,但可通過積分算法間接計算。例如對加速度矢量進行二次積分可獲得位移,結合卡爾曼濾波可提升角度測量精度,但存在累積誤差問題。
Q3:如何判斷傳感器是否達到最大量程?
A:觀察輸出信號是否出現削頂失真(模擬輸出)或數據溢出(數字輸出)。例如,當±10g量程傳感器輸出10.2g時,實際測量值已不可信。
Q4:為什么地震儀需要超高靈敏度傳感器?
A:地震波引發的地面加速度可能低至0.0001g,需采用伺服式加速度計(靈敏度達10V/g)配合低溫漂放大電路,才能從背景噪聲中提取有效信號。
Q5:MEMS傳感器能否用于航空航天領域?
A:通過冗余設計(三模熱備份)和抗輻射加固,部分MEMS傳感器已達到導航級精度(0.01°/h偏置穩定性),可用于衛星姿態控制。
本文總結
加速度傳感器作為運動感知的核心器件,其技術演進始終圍繞“更高精度、更寬頻響、更強環境適應性”展開。從壓電陶瓷的電荷爆發到MEMS的納米級位移檢測,從單軸測量到九軸融合,這項技術正持續突破物理極限,為工業4.0、智慧城市、深空探測等領域提供關鍵數據支撐。理解其原理與選型邏輯,是掌握現代運動測量技術的第一把鑰匙。
