高溫環境下拉力傳感器的選型與防護措施
在航空航天、冶金鍛造、汽車熱成型等高溫工業場景中，拉力傳感器作為力值測量的核心部件，常面臨500℃以上極端溫度的考驗。高溫不僅會導致傳感器材料熱膨脹系數失配，還會引發內部電路熱噪聲干擾，甚至造成金屬元件氧化失效。本文將從技術原理出發，系統解析高溫環境下拉力傳感器的選型邏輯與防護策略。

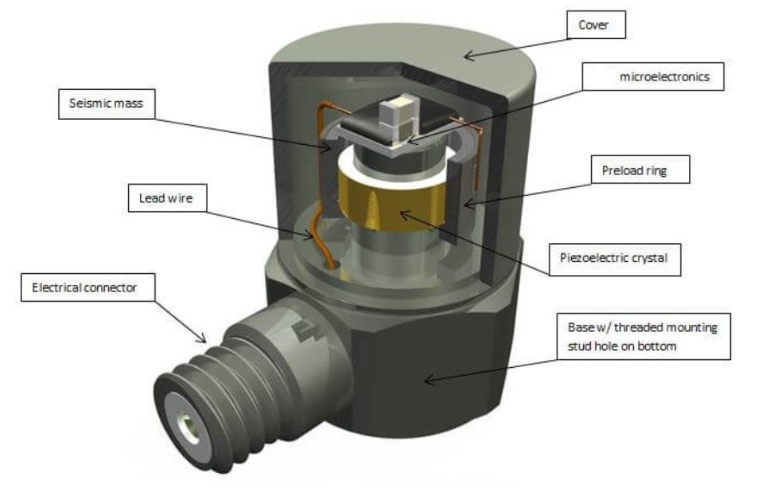

一、高溫對拉力傳感器的核心挑戰
1. 材料熱變形失配
彈性元件作為力值轉換的核心部件，其金屬材料在高溫下會產生熱膨脹。當傳感器基體與彈性元件的膨脹系數差異超過0.5×10??/℃時，會導致應變片粘貼層出現微裂紋，引發測量滯后誤差。
2. 電路熱噪聲干擾
溫度每升高10℃，半導體元件的漏電流會增加1倍。在300℃環境下，惠斯通電橋的零點輸出漂移可達滿量程的2%，遠超常規環境的0.1%水平。
3. 結構強度衰減
高溫會降低金屬材料的屈服強度。以常用合金鋼為例，當溫度從25℃升至400℃時，其抗拉強度會下降40%，直接威脅傳感器過載保護能力。
二、高溫場景下的選型四維模型
1. 耐溫等級匹配
根據工作環境溫度選擇傳感器耐溫等級：
常規型：適用溫度≤150℃
高溫型：適用溫度150-350℃
極端型：適用溫度350-800℃（需采用藍寶石或陶瓷基體）
2. 結構形式優選
輪輻式：適合軸向拉壓復合載荷，其八角對稱結構可有效分散熱應力，在400℃環境下仍能保持0.1%的線性度。
柱式：適用于高量程場景，其一體式結構在600℃時熱膨脹系數偏差可控制在0.8×10??/℃以內。
S型：適合中小量程測量，獨特的彎曲梁結構在200℃內可維持0.05%的重復性。
3. 補償技術驗證
優先選擇內置雙溫度補償的傳感器：
硬件補償：采用熱敏電阻與應變片組成補償網絡，可消除85%的溫度漂移。
軟件補償：通過實時采集環境溫度，運用多項式擬合算法修正輸出信號，精度可達±0.2%FS。
4. 防護等級確認
高溫環境常伴隨粉塵、腐蝕性氣體等復合因素，需選擇IP67及以上防護等級的傳感器。對于熔融金屬濺射場景，建議采用鎢合金外殼，其熔點可達3410℃，可有效抵御1200℃以下飛濺物的沖擊。
三、系統化防護技術方案
1. 熱隔離設計
空氣間隙法：在傳感器與熱源間保留5-10mm空氣層，利用空氣導熱系數（0.026W/m·K）的低特性實現熱阻隔離。
陶瓷纖維套管：采用氧化鋁纖維材料（耐溫1260℃）包裹傳感器，可將熱流密度降低70%。
2. 主動冷卻系統
微通道冷卻：在傳感器基座集成直徑0.5mm的螺旋冷卻通道，通過循環冷卻液（如氟化液）可將表面溫度降低150-200℃。
熱電制冷：利用帕爾貼效應實現局部制冷，在300℃環境中可維持傳感器核心溫度≤80℃，但需配套12V直流電源。
3. 信號抗干擾處理
屏蔽層設計：采用鍍銀銅編織屏蔽電纜，其屏蔽效能在1MHz以下可達80dB，可有效抑制電磁干擾。
低噪聲電路：選用JFET輸入型運算放大器，其等效輸入噪聲電壓密度可低至0.9nV/√Hz，較常規運放降低60%。
四、高頻問題解答
Q1：高溫傳感器能否直接測量熔融金屬拉力？
A：需配置隔熱套管，將傳感器與熔融金屬的熱接觸時間控制在3秒以內，避免溫度傳導超過傳感器耐溫極限。
Q2：如何判斷傳感器補償電路失效？
A：在恒溫箱中進行溫度循環測試（25-300℃），若輸出信號波動超過±0.5%FS，表明補償電路性能下降。
Q3：高溫環境是否需要縮短校準周期？
A：建議每3個月進行一次現場校準，重點關注零點輸出和靈敏度溫度系數兩項參數。
Q4：傳感器防護等級IP67與IP69K有何區別？
A：IP67可防浸水（1米水深30分鐘），IP69K可承受高壓水槍沖洗（100bar壓力），高溫粉塵環境優先選擇后者。
Q5：極端高溫場景是否需要備用傳感器？
A：當環境溫度超過傳感器額定值80%時，建議采用雙傳感器冗余設計，通過交叉驗證提高系統可靠性。
本文總結
高溫環境下拉力傳感器的精準測量，需構建"材料選型-結構優化-熱管理-信號處理"的四維防護體系。通過匹配耐溫等級、優化結構形式、實施熱隔離設計、強化信號抗干擾等措施，可實現800℃極端環境下的0.5級測量精度。實際應用中需建立溫度-應力耦合模型，結合有限元分析進行定制化設計，方能滿足航空航天、冶金鍛造等高端制造領域的嚴苛需求。
