路面顛簸如何被感知？汽車底盤的振動傳感器在發揮作用?
本文核心要點摘要：汽車底盤振動傳感器通過檢測車身加速度、位移等參數，實時感知路面顛簸，并將數據轉化為電信號供ECU分析，最終通過調節懸掛系統實現減震。本文將從傳感器原理、信號處理、系統聯動三個維度，解析這一“隱形守護者”的工作邏輯。
一、顛簸感知：從機械振動到電信號的“翻譯”
當車輛駛過坑洼路面時，輪胎與地面的撞擊會引發車身振動。這種振動以機械波形式傳遞至底盤，而振動傳感器的核心任務，就是將這種物理振動轉化為可被電子系統識別的電信號。

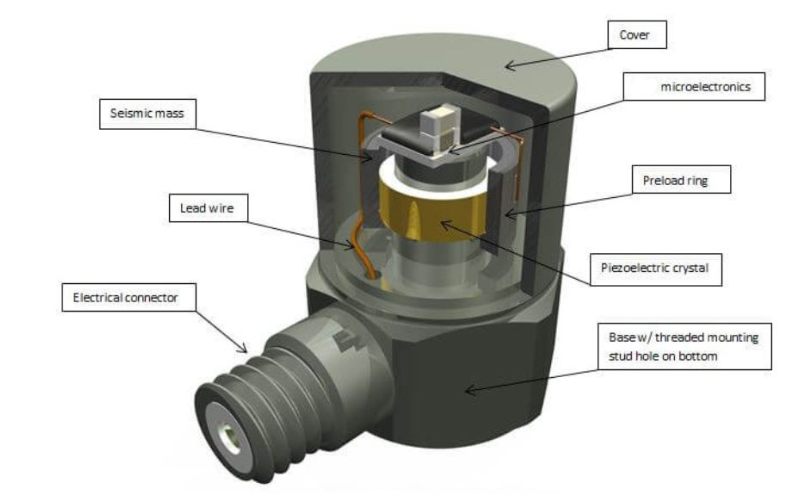

1. 壓電式傳感器：高頻顛簸的“偵察兵”
壓電式傳感器利用壓電材料的特性——當材料受到機械應力時，表面會產生電荷。傳感器內部的質量塊隨車身振動產生慣性力，壓迫壓電元件（如鋯鈦酸鉛陶瓷）產生電荷，電荷量與振動加速度成正比。這種傳感器響應頻率高，能精準捕捉路面高頻顛簸（如碎石路面的細碎震動），常用于檢測車身瞬時加速度。
2. 電容式傳感器：低頻振動的“穩定器”
電容式傳感器通過測量質量塊與固定電極間的電容變化來感知振動。當車身發生低頻位移（如過減速帶時的上下起伏）時，質量塊移動改變電容值，經電路轉換為電壓信號。其優勢在于低頻響應靈敏，適合監測車身持續晃動。
3. 光纖式傳感器：抗干擾的“特種兵”
光纖傳感器利用光信號在光纖中的傳播特性變化感知振動。當振動導致光纖形變時，光相位或強度發生改變，通過干涉儀解調即可還原振動頻率。這種傳感器抗電磁干擾能力強，適用于極端環境（如強電磁場或易燃易爆區域），但成本較高，多用于高端車型。
二、信號處理：從原始數據到“路面畫像”
傳感器采集的電信號需經過多級處理，才能為懸掛系統提供有效指令。這一過程可分為三個階段：
1. 信號調理：降噪與放大
原始電信號可能包含噪聲（如發動機振動干擾），需通過濾波電路剔除無關頻率，再經放大電路增強信號強度。例如，壓電式傳感器的輸出信號可能僅為毫伏級，需放大至伏特級供ECU分析。
2. 特征提取：識別顛簸類型
ECU通過快速傅里葉變換（FFT）將時域信號轉換為頻域信號，提取關鍵特征：
高頻成分（>50Hz）：對應碎石、接縫等細碎顛簸；
低頻成分（1-10Hz）：對應坑洼、減速帶等大幅起伏。
通過分析特征頻率，系統可判斷路面類型（如柏油路、砂石路）及顛簸嚴重程度。
3. 決策輸出：懸掛參數動態調整
ECU根據信號特征，結合車速、轉向角等數據，計算最優懸掛阻尼力。例如：
檢測到高頻顛簸時，降低懸掛阻尼以過濾細碎震動；
預測到前方坑洼時，提前增加阻尼以抑制車身下墜。
指令通過電磁閥或液壓裝置傳遞至可調阻尼減震器，實現毫秒級響應。
三、系統聯動：從感知到減震的“閉環控制”
振動傳感器并非孤立工作，而是與底盤其他系統形成聯動網絡：
1. 與車高傳感器協同：避免底盤刮擦
車高傳感器監測車身與地面的距離，當檢測到顛簸可能導致底盤觸地時，系統會臨時增加懸掛剛度，提升車身高度。
2. 與轉向傳感器聯動：抑制側傾
轉向時，系統結合轉向角與車身側向加速度數據，增加外側懸掛阻尼，減少過彎時的車身側傾。
3. 與駕駛模式匹配：個性化舒適體驗
在舒適模式下，系統優先過濾震動；在運動模式下，則保留更多路感反饋，提升操控樂趣。
四、常見問題解答
Q1：振動傳感器損壞會導致什么后果？
A：若傳感器失效，ECU無法獲取準確路面數據，可能導致懸掛系統無法調節，車輛顛簸感增強，甚至引發底盤部件異常磨損。
Q2：傳感器需要定期更換嗎？
A：通常無需定期更換，但需定期檢查連接線路是否松動、傳感器表面是否積塵（影響信號精度）。若車輛頻繁出現“未檢測到顛簸”或“過度減震”現象，可能需檢修傳感器。
Q3：所有車型都配備振動傳感器嗎？
A：目前，中高端車型普遍配備多類型振動傳感器，而經濟型車型可能僅使用基礎加速度計。隨著技術普及，未來傳感器成本有望降低，覆蓋更多車型。
Q4：傳感器能區分人為顛簸與路面顛簸嗎？
A：能。系統通過結合車速、轉向角、制動信號等數據，可判斷顛簸來源。例如，急剎車時的車身前傾與路面顛簸的振動模式不同，ECU能精準區分并調整懸掛策略。
Q5：振動傳感器與主動懸掛的關系是什么？
A：振動傳感器是主動懸掛的“眼睛”，負責感知路面；主動懸掛的電磁閥或液壓裝置是“肌肉”，負責執行減震動作。兩者缺一不可，共同實現“如履平地”的駕乘體驗。
本文總結
汽車底盤的振動傳感器通過壓電、電容、光纖等原理，將路面顛簸轉化為電信號，經ECU處理后驅動懸掛系統動態調節，形成“感知-分析-執行”的閉環控制。這一技術不僅提升了駕乘舒適性，更通過多系統聯動增強了車輛操控穩定性。未來，隨著傳感器精度提升與成本下降，這一“隱形守護者”將覆蓋更多車型，重新定義出行品質。
